臥式旋風水膜除塵器。臥式旋風水膜除塵器是一種阻力不高而效率比較高的除塵器。由于構造簡單，操作、維護方便，耗水量小，而且不易磨損，因此在機械、冶金等行業應用較多。

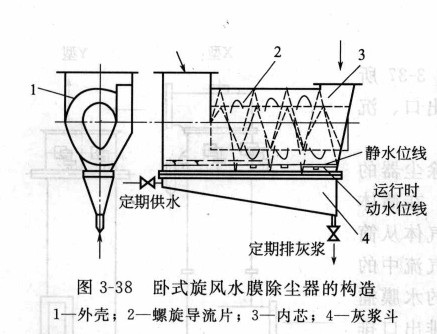

臥式旋風水膜除塵器的構造見圖。它具有橫置筒形的外殼，內芯橫斷面為倒梨形或倒卵形，在外殼和內芯之間有螺旋導流片，筒體下部接灰漿斗。含塵氣體從除塵器一端沿切線方向高速進人，并在外殼與內芯之間沿螺旋導流片做螺旋運動前進。一部分大粒子煙塵在煙氣多次沖擊水面時，由于慣性力的作用沉留在水中。而小粒徑煙塵被煙氣多次沖擊水面濺起的水泡、水珠所潤濕、凝聚，然后在隨煙氣做螺旋運動中受離心力作用加速向外殼內壁位移，最后被水膜粘附。被捕獲的塵粒在灰漿斗內靠重力沉淀，并通過排灰漿閥定期排出。凈化的煙氣則通過搪板或旋風脫水后排入大氣。

由上可見，臥式旋風水膜除塵器既有貯水式?jīng)_擊水浴除塵器捕塵作用，又有離心水膜除塵器的捕塵作用，因而具有較高的除塵效率。實際運行表明，其除塵效率可達85%-92%。
